test印刷してみた

SCOOVO C170で3次元造形するにあたってやはり自分で作ったデータで出力したいと思い簡単に設計できるものにトライしてみました!


SCOOVO C170付属のソフトではSTLデータ対応なのでそのデータを作れるソフトが必要になります。
大きく分けると3次元CADか3DCGですかねたぶん。

一応工業系出身なのでCGよりはCADのほうが馴染みあるので個人レベルで手に入る3DCADソフト探してみました、
(とは言っても3DCADも殆ど触ったことありませんが)
購入しようとすると10万円以下でそこそこ見つかりましたが、うん....安いよ3DCADにしてはさ・・・
お金を払う物はちょっとお財布的に厳しかったのでフリーで探してみました。
見つかった中で使いやすそうだったのは
・123D Design
・DesignSpark Mechanical 1.0
・Creo Elements/Direct Modeling Express 4.0
でした。
「Creo Elements/Direct Modeling Express 4.0 」が一番肌に合いそうだったのですがうちのPC環境だと操作途中でエラーが吐かれすぎたのでこれは泣く泣く断念。
今は「123D Design」を使うことにしました。


というわけでサクッと絵を描きました。
test品

造形します。
簡単設定01mm(1)
簡単設定01mm(2)
1回目 かんたん設定積層ピッチ0.1mm充填率100%:写真上右側が上手くのらず・・・剥がそうとしたら写真下のようになりました

簡単設定02mm(1)
2回目 かんたん設定積層ピッチ0.2mm充填率100%:0.1mmの文字部分を見るとコレジャナイ感・・・

簡単設定01mm(3)
3回目 かんたん設定積層ピッチ0.1mm充填率100%:0.1mm再トライ 良さそう(^^)

簡単設定手前01mm奥02mm(1)
かんたん設定 手前0.1mm 奥0.2m
見てすぐ差がわかりますね。
やはり細かく積層する分0.1mmのほうが綺麗に出るようです。
造形物のサイズは横幅3cm×縦1.5cm×総厚0.5cmです。
やはり0.1mmのほうが造形時間がかかり30分は行かなかったと記憶していますがそれ近くはかかりました。
0.2mmの方はこのサイズだと5分も違わなかったですが大きい物になると差がでてきそうな気がします。


四角だけではつまらないのでもう一種類描いてみました。

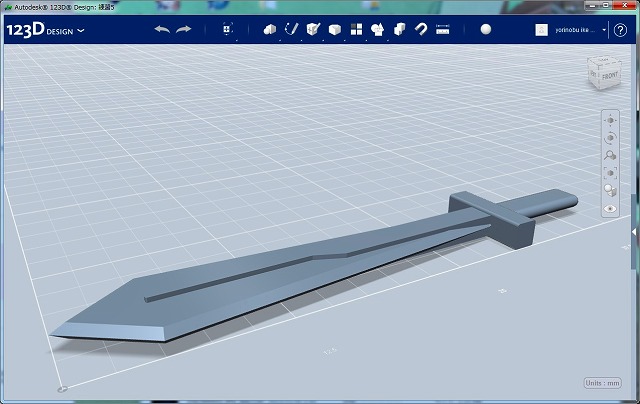

剣
剣です。特に参考にしたものはなくRPGで出てきそうな西洋風な剣をぼんやりイメージして描きました。
サイズは全長4cm×幅0.7cm×厚み0.2cmです。

簡単設定02mm(2)
1回目 かんたん設定積層ピッチ0.2mm充填率100%サポート材あり:それっぽい形にはなりましたが裏はモールドとれてなかったです。
刃先にC面0.5mm対面で描いていたのですがそれも出てないですね(多分厳しいと思いながらも描きましたが)

簡単設定01mm(4)
2回目 かんたん設定積層ピッチ0.1mm充填率100%サポート材あり:やはり0.1mmのほうが細かく出力となりましたがこちらも裏モールドとれてなかったです。
残念ながらC面0.5mm対面も出ていませんでした。
そもそも積層ピッチに対してC面やモールドが0.5mmというのが条件的に厳しかったのかなぁと。
上面のモールドは0.5mmながらも頑張って出力されたのかなと思いました。

簡単設定手前01mm奥02mm(2)
かんたん設定 手前0.1mm 奥0.2m


いやー難しいですね。
データが良くても実際にハードの性能や特性を理解しながらデータを作らないといけないと考えさせられる結果になったなぁと思います。

今回はこの辺で、また会いませう。
